一、新系统方案概述

　　针对项目的功能需求和已设计的系统布置状况，在原设计方案的基础上调整为数字化智能通风系统。

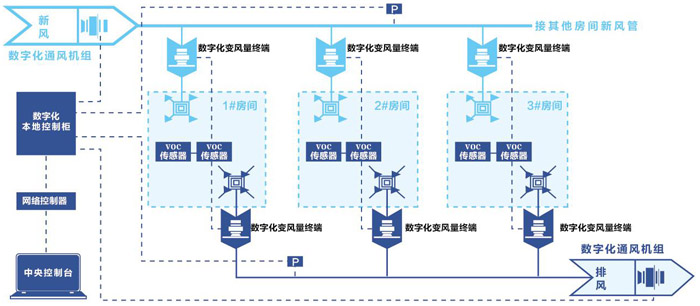

　　数字化智能通风系统（医院专用版）采用平层送风、竖井排风的机械式变风量送排风方式，防火分区的左右各设置一套新风系统。外界新风经过空调机房新风机组过滤处理后，通过管道有组织的将处理过的新风输送到各功能房间。室内空气品质传感器根据室内空气品质等参数要求而自动调节送、排风量，排风通过部分功能房间和卫生间的排风智能变风量终端、排风竖井和屋顶风机，排向高空，有效的保证各功能房间的梯度压差，改善室内空气品质，防止污染空气外逸，避免空气无组织交叉污染，使室内空气达到一个有效合理的循环流动。既可以单独使用，也可以和自然通风系统配合使用。并通过中央控制软件，在远程监控台中对所有主机进行调节和控制，检测各主机的运行状态，实现智能化感应调节、故障报警、风机运行状态显示、能耗在线监测，有效对通风系统进行远程监控和管理。

二、新系统组成

　　主要由HRT数字化智能控制系统（空气品质控制系统）、HRT系列数字化节能空调机组、HRT系列数字化节能离心风机箱、HRT系列变风量终端组成。该系统的能耗仅仅是普通通风系统的25~50%，可在2~4年收回前期增量投资，并以其高效节能性在后期运行中为医院创造可观的经济收益。智能通风系统专为医院各功能的新老建筑提供专业的通风节能系统解决方案。

1..新风、排风机组改动
　　将新风主机改为数字化节能空调机组，排风主机改为数字化节能离心风机箱。
　　智能通风系统主机采用EC数字化节能风机，具有高智能、高效能、高效率、寿命长、震动小、噪音低以及可连续不间断工作的性能特点。EC数字化节能风机是采用数字化直流无刷的外转子电机和后向、前向叶轮，结合国内实际应用情况进行叶轮与电机的研发与生产，并进行箱体设计与加工，研制而成的EC数字化节能风机。该新风机组效果如下：
（1）高效节能：高效节能风机，比传统产品节能40%以上，回报率高；
（2）高智能化：自带RS485、0-10V、4-20mA数字化通讯接口，可实现远程集中控制管理和监测，全智能化运行，可根据末端需要单机/多机全自动变风量运行；
（3）高灵活性：零电流启动，0-100%风量无级调节；
（4）安装便捷：在保证产品性能的前提下，将产品的高度降至最低，可节约有限的空调机房空间，当用于吊顶设计时，适合更少空间的吊顶安装；
（5）适当加大新风量：改善室内空气品质，从而有利于病人恢复和保持办公室人员健康。

2..新、排风末端改动
　　将新风末端改为新风变风量终端，可自动、手动关闭或调节各房间的送风量，也可与排风变风量终端联动同步控制送、排风量。
　　该末端形式有智能变风量终端、专用新风口和空气品质传感器系统组成，该新型新风末端形式可实现如下效果：
（1）由于变风量调节终端带有一定余压，可减小系统主机所需余压和增大系统风量，从而使过渡季节能更加充分利用通风系统降低空调负荷。
（2）由于采用了数字化控制系统，风量平衡方便，系统易于调节，运转稳定。
（3）可以根据不同房间的使用要求，独立控制同一风系统中的各房间的空气品质和梯度压差。而不是像定风量系统中只能控制系统总的空气品质或梯度压差。其每个变风量调节终端可配空气品质或压差传感器，随着所控制房间的空气品质或压差变化，自动调节送排风量，从而实现系统在节能状态下运行。
（4）安装于室内的空气品质传感器系统可以监测室内空气中CO2、CO、甲醛等多种污染物的浓度，并与传感器中设定值进行对比，传感器中内置的软件做出判断，并向风机的智能控制模块输出0-10V的转速调整或开停控制信号，从而使室内空气品质保持在优良状况。

3.排风末端改动
　　将原来的换气扇改为排风变风量终端，可自动、手动关闭或调节各房间的送、排风量，也可与新风变风量末端联动控制送、排风量。
　　该末端形式有智能变风量终端、专用排风口和空气品质传感器系统组成，该新型排风末端形式可实现与新风末端形式同样的效果，同时，通过和新风末端结合，保证室内　　空气流向为：洁净区→半污染区→污染区，避4免污染空气的无组织扩散及污染，从而有效保障室内高品质环境和高安全性。

4.自动化控制改动
　　增设空气品质传感器，可对室内空气品质状况自动监测，从而自动调节送、排风量。同时具有就地控制和中央控制管理系统。

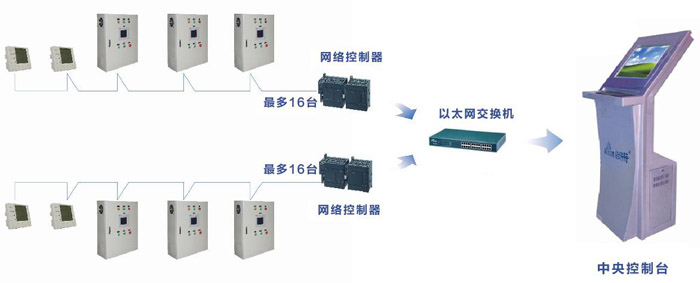

　　数字化智能通风系统在新风机组、新风末端、排风末端均能实现自动化控制，而且通过中央监控系统实现总体自动化控制，中央控制系统采用专业的系统管理软件，对系统中的主机和末端进行远程集中管理控制，在线监测其能耗状态、运行状态及故障报警等。
　　通过自动化控制，不仅能降低运行维护管理成本，而且能保证室内空气品质，既降低了医院运行费用，又改善了医院的空气品质，使院方利益最大化。

三、新系统特点

1.安全性高
（1）设置空气品质传感器，可实时监测室内空气品质，对室内空气品质报警并自动调节送、排风量，保证室内健康舒适的生活环境；
（2）设置智能变风量终端及空气品质传感控制系统，具有稳定的压差控制策略及保障措施，防止气流倒流或乱流，避免无组织交叉感染；
（3）排风管与井道排风出均设置防火阀和止回阀，防止排风倒流和乱流；
（4）所选风机噪音低，对机房附近无噪声污染，安全可靠。

2..节能性高
（1）系统主机装机功率较原来低40~60%；
（2）系统可变风量运行，根据室内空气品质的状况自动调节，按需调节风量大小及启停；变风量运行状况下可节能40~80%；
（3）空调季节可避免室外空气无组织渗透，从而可减少空调运行负荷10%左右。
（4）过渡季节，室外温湿度适宜时，不需要开空调，只需简单的送排风即能达到室内舒适状态，每年可减少空调开启时间1个月。

3..智能化控制程度高
（1）所有新风、排风主机均有通讯接口，可远程监控、故障报警、能耗在线监测。
（2）空气品质传感器可自动探测室内的空气品质，从而同步调节送、排风量。
（3）中央控制台可故障报警、风机运行状态显示、能耗在线监测、internet远程监控和管理。

四、新方案对工程现状的影响

1.不影响与其它工种对接（强电、弱电）
　　各楼层新风机所需强电均从原有强电井中引出（即替换前风机的强电线），由于改动后风机装机容量较原有设计小，因此强电负荷并不会增加，反而减小；弱电均为专用医院通风系统通信线，只占用弱电井很小空间，故不影响与其它工种对接 。

2.不影响原有通风系统主风管
　　本设计是在原有通风系统基础上，只是替换新风主机、排风主机、排风末端和新风末端，主管尺寸和位置未做任何修改，支管绝大多数未改动，少部分支管只做了细微调整。

3.不改变现有结构
　　本设计按照原有平层送新风，卫生间排风，通过竖井高空排风的通风形式，没有改变通风系统结构。同时整个系统只是替换主机设备和末端组织，主风管未改动，部分支管也只是做了细微的调动，故未涉及原有结构的改动。

4.对智能化工程的提升
　　新方案的智能中央控制管理系统可对系统中的所有主机进行集中远程控制管理、通讯、实时监测控制，可与建筑楼宇自动控制系统兼容使用，不影响原有楼宇自控系统。
该系统具有兼容性强、子系统可独立运行、就地或集中控制、故障自动报警及安装操作便捷等特点；并可通过互联网进行远程监控和管理。

5.对室内环境安全和品质的提升
　　新方案更加注重室内环境品质与安全，并采取了保障措施。
　　改动前后室内空气品质和安全对比分析
